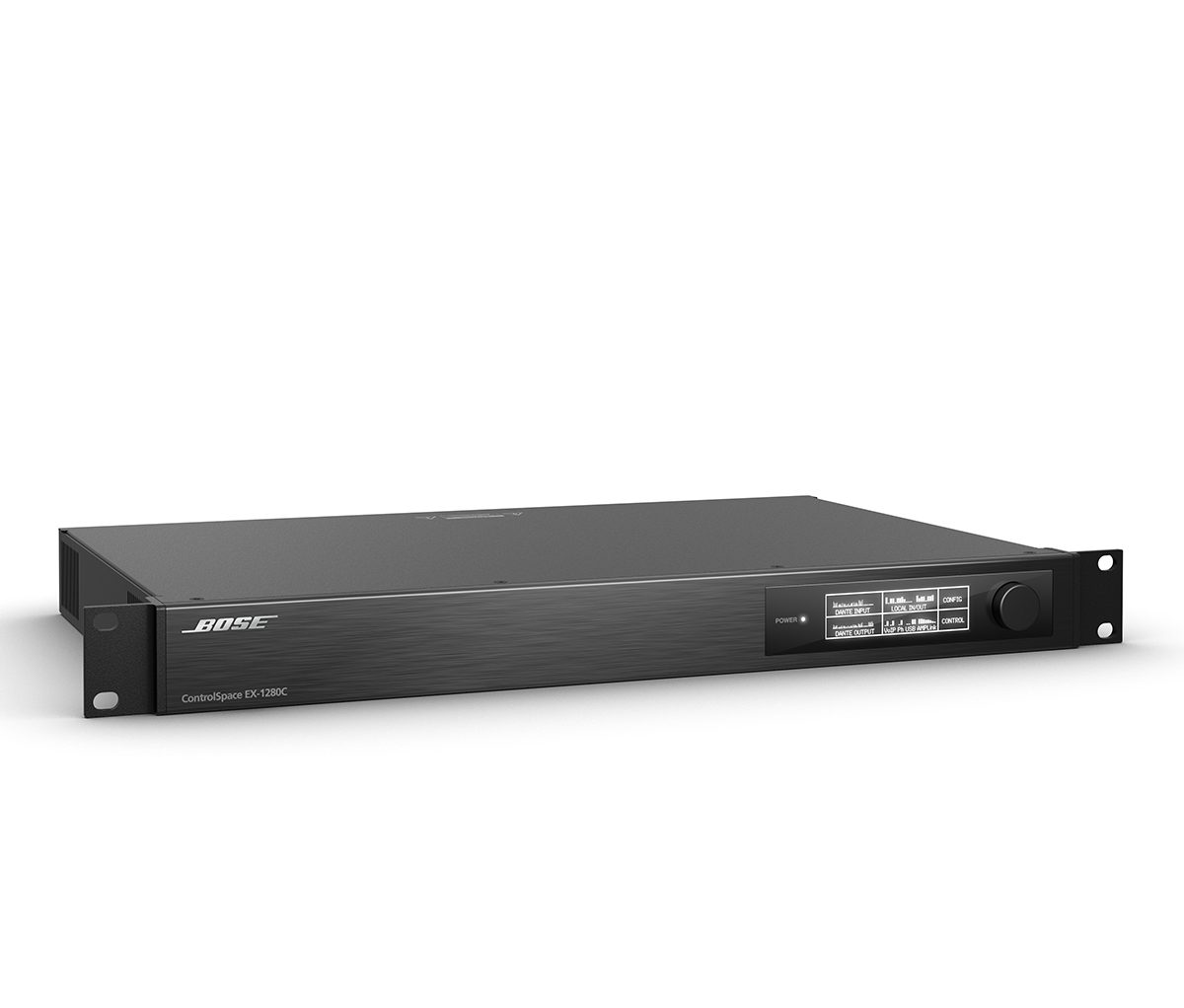

Bose ControlSpace EX-1280C Procesor dźwięku konferencyjnego
Elastyczna platforma DSP dla skalowalnych systemów, procesory konferencyjne ControlSpace EX posiadają funkcje umożliwiające obsługę pomieszczeń o różnej wielkości i elastyczność pozwalającą sprostać przyszłym potrzebom. Dzięki otwartej architekturze i uniwersalnej konstrukcji ControlSpace EX-1280C oferuje przetwarzanie sygnału dla zastosowań w konferencjach audio ze zintegrowanym mikrofonem. Jako procesor o najwyższych możliwościach w rodzinie ControlSpace EX, EX-1280C zawiera 12 wejść analogowych mikrofon/linia, 8 wyjść analogowych, 8 wyjść cyfrowych AmpLink, 12 tłumików echa akustycznego (AEC) i łączność 64 × 64 Dante. Oprogramowanie ControlSpace Designer upraszcza proces konfiguracji dzięki programowaniu metodą „przeciągnij i upuść", dzięki czemu konfiguracja jest szybka i łatwa.
CECHY
- Konstrukcja typu „wszystko w jednym" obsługuje jednoczesne miękkie kodeki VoIP, PSTN i USB w jednym modelu 1RU
- 12 tłumików echa akustycznego (AEC) przesyłanych do wejść analogowych i Dante; wiele referencji umożliwia jednemu procesorowi EX-1280C obsługę wielu pomieszczeń lub współdzielenie AEC przez wiele procesorów
- Możliwość dostosowania redukcji szumów na każdym kanale AEC; przetwarzanie nieliniowe i komfortowy szum w celu zwiększenia przejrzystości i zrozumiałości spotkań
- 2-liniowy VoIP z wewnętrznym interfejsem internetowym umożliwiającym personelowi IT konfigurowanie parametrów VoIP bez dostępu do plików projektowych lub zaangażowania integratora
- Złącze PSTN (RJ-11) dla ogólnoświatowych systemów telefonicznych POTS/analogowych
- Złącze USB umożliwia łatwą integrację z programowymi kodekami PC
- Sieć audio Dante obsługuje kanały audio 64 × 64 w celu połączenia z innymi produktami obsługującymi Dante, w tym z natywnymi mikrofonami zintegrowanymi z Dante
- Port AmpLink zapewnia 8 kanałów nieskompresowanego dźwięku cyfrowego o niskim opóźnieniu dla wzmacniaczy Bose Professional wyposażonych w AmpLink

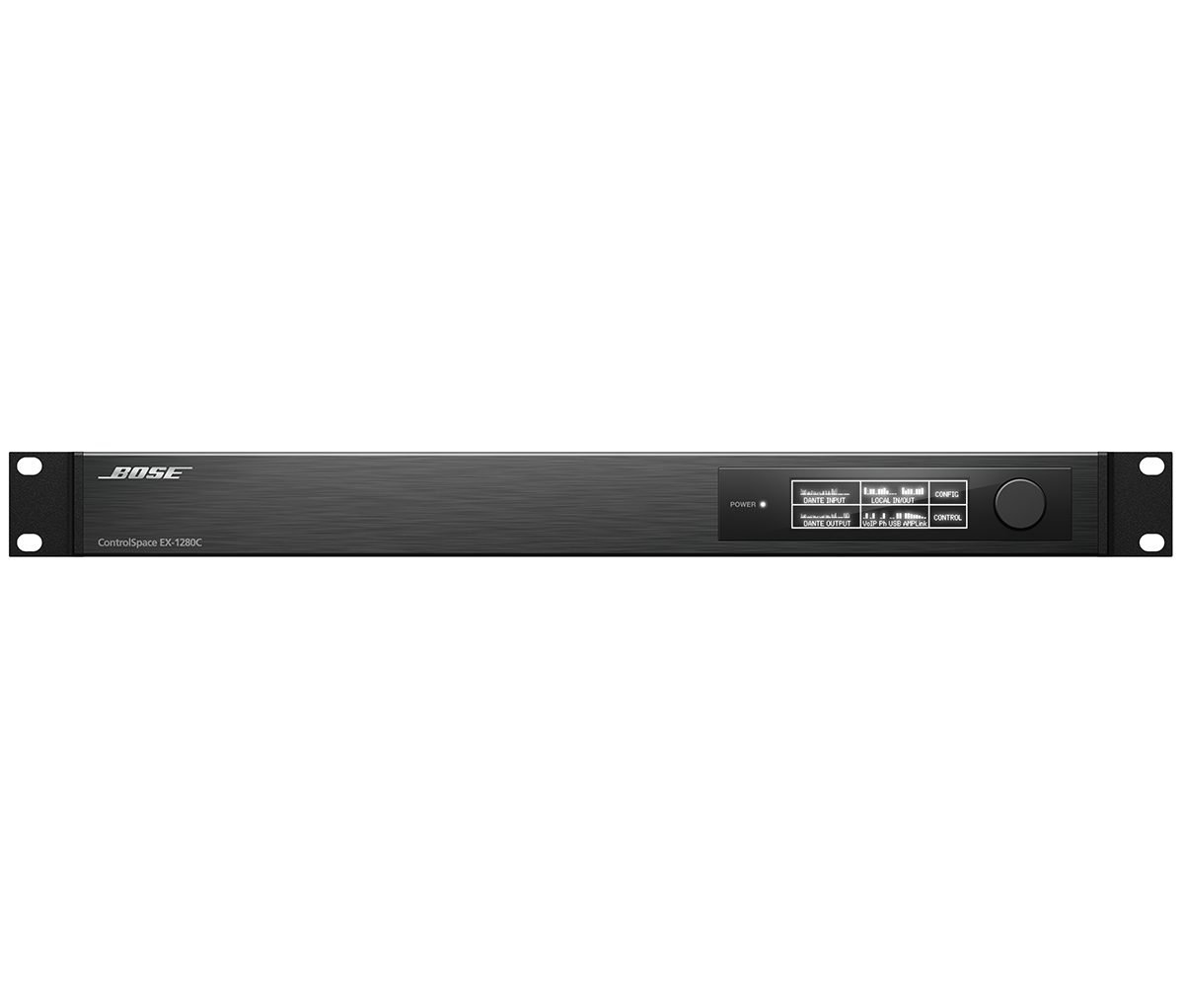

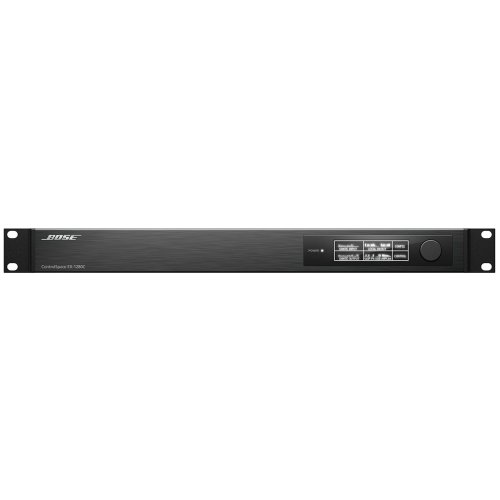

- Interfejs na panelu przednim wyposażony jest w duży wyświetlacz OLED i enkoder obrotowy do ustawiania parametrów sieciowych i monitorowania aktywności kanału
- GPIO (5 wejść/5 wyjść) do połączeń zewnętrznych, w tym przycisków mikrofonu lub diod LED mikrofonu sterującego
Aplikacje
Zaprojektowany do szerokiego zakresu zastosowań, w tym:
- Miejsca występów
- Stadiony i areny
- Miejsca kultu
- Kurorty i obiekty hotelarskie
- Przestrzenie wielofunkcyjne
TECHNICAL SPECIFICATION
AMPLIFICATION
Channel Separation (Crosstalk)
< -105 dB at +4 dBu, 1 kHz input signal
Dynamic Range
> 115 dB, A-weighted, 20 Hz – 20 kHz, analog input to analog output
Frequency Response
20 Hz – 20 kHz (+0.3 dB/-0.1 dB)
THD+N
0.002% at +4 dBu (A-weighted, 20 Hz – 20 kHz)
ACOUSTIC ECHO CANCELATION (AEC)
AEC-Enabled
Yes
Channels
12
Latency
50 ms
Noise Reduction
32 dB
References
4
Tail Length
480 ms
AUDIO INPUTS, ANALOG
Channels
12 balanced, mic/line
Connectors
(1) 6-pin Euroblock, 3.81 mm, detachable
Equivalent Input Noise
-118 dB at 44 dB gain
Gain Settings
0 dB, +14 dB, +24 dB, +32 dB, +44 dB, +54 dB, +64 dB
Input Impedance
12 kΩ at 1 kHz, with or without phantom power
Maximum Input Level
+24 dBu
Phantom Power
48 VDC, 10 mA, software-selectable per input
AUDIO INPUTS/OUTPUTS, DIGITAL
Channels
64 Dante in × 64 Dante out, primary/secondary / 8 AmpLink out
Connectors
(2) RJ-45 Dante in/out / (1) RJ-45 AmpLink out
Type
Dante (input/output), AmpLink (output)
AUDIO OUTPUTS, ANALOG
Channels
8 balanced, line
Connectors
(6) 6-pin Euroblock, 3.81 mm
Maximum Output Level
+24 dBu
Output Impedance
200 Ω
COMPLIANCE
EMC
EN 55032:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 55103-2:2009, FCC Part 15B Class A, ICES-003 Class A, CNS13439, GB13837, GB17625.1, GB17625.2 25.2, CISPR13
EN 54-24 Certified
No
Safety
UL60065 (8th edition), CAN/CSA-C22.2 No.60065 (8th edition), IEC/EN60065 (8th edition)
CONTROL INPUTS
Voltage Range, Analog
0 V – 3.3 V (5 V maximum)
Voltage Range, Digital
0 V – 3.3 V (1.6 V threshold)
CONTROL OUTPUTS
Control Outputs
(5) digital, 6-pin Euroblock, 3.81 mm, detachable
Output Voltage
High: 8 V (open circuit), 2.5 V at 10 mA / Low: < 1 V at 100 mA, push-pull
COMMUNICATION PORTS
PSTN
RJ-11, 1 line, Tx/Rx (transmit/receive)
USB
Micro-B type, stereo in/out
VoIP
RJ-45, 2 lines
ELECTRICAL
Mains Connector
IEC 60320-C14 inlet
Mains Voltage
85–264 VAC, 50/60 Hz
Power Consumption
35 W typical at 104 °F (40 °C) ambient
Power Dissipation
60 W (205 BTU/hr, 52 kcal/hr)
GENERAL
Computer Interface Connection
RJ-45 (Dante), through network router or switch
Software Applications
ControlSpace Designer 5.5 or later (Windows)
INDICATORS AND CONTROLS
Display
256 × 64 OLED
LED Status Indicators
(1) power/status LED
INTEGRATED DSP
A/D and D/A Conversion
48 kHz / 24-bit
Audio Latency
1.05 ms, analog input to analog output without AEC
Delay
43 s
DSP-Enabled
Yes
Maximum Calculation
3.6 GIPS / 2.7 GFLOPS
Signal Processor/CPU
32-bit fixed/floating-point DSP 456 MHz/Arm Cortex-A8 600 MHz processor
Sample Rate / Bit Depth
48 kHz / 24-bit
PHYSICAL
Colors
Black
Cooling System
2 variable-speed side-venting fans
Mounting/Rigging Provisions
Standard rack ears
Net Weight
7.3 lb (3.6 kg)
Operating Temperature
0 °C to 40 °C (32 °F to 104 °F)
Product Dimensions (H×W×D)
1.7 in × 19.0 in × 11.1 in (44 mm × 483 mm × 282 mm)
Rack Spaces
1RU
