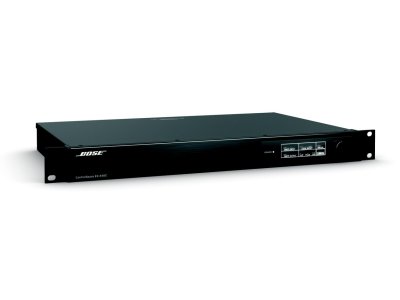

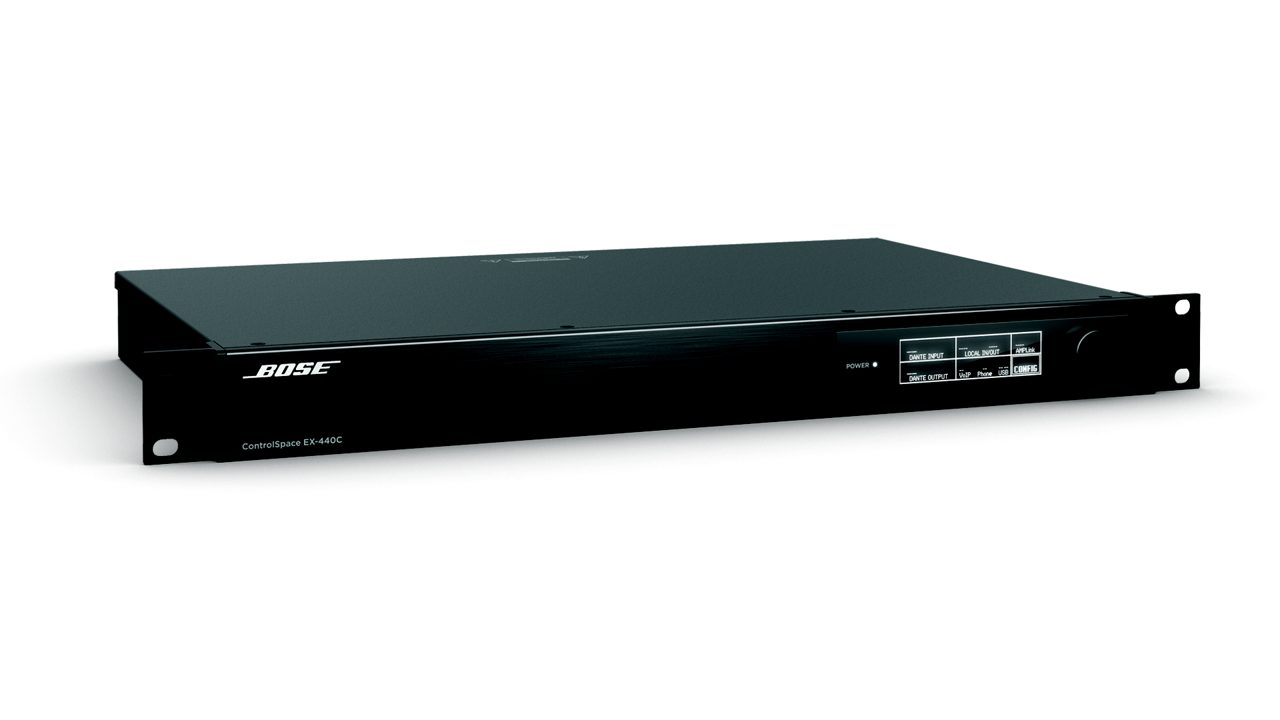

Bose ControlSpace EX-440C konferencyjny procesor dźwięku
Dzięki otwartej architekturze i kompleksowej konstrukcji procesor konferencyjny ControlSpace EX-440C umożliwia wysokiej jakości integrację mikrofonów i przetwarzanie dźwięku w małych i średnich salach konferencyjnych. Różne wejścia i wyjścia umożliwiają elastyczną konfigurację: cztery analogowe wejścia mikrofonowe/liniowe, cztery wyjścia analogowe, wbudowana VoIP, PSTN, USB, wyjście Bose Professional AmpLink, ośmiokanałowa redukcja echa akustycznego (AEC) i łączność 16 × 16 Dante. Oprogramowanie ControlSpace Designer upraszcza proces konfiguracji dzięki programowaniu metodą „przeciągnij i upuść", dzięki czemu konfiguracja jest szybka i łatwa.
CECHY
- Konstrukcja typu „wszystko w jednym" obsługuje jednoczesne miękkie kodeki VoIP, PSTN i USB w jednym modelu 1RU
- 8-kanałowy zaawansowany AEC z wieloma odniesieniami, z możliwością routingu zarówno do wejść analogowych, jak i Dante
- Możliwość dostosowania redukcji szumów na każdym kanale AEC; przetwarzanie nieliniowe i komfortowy szum w celu zwiększenia przejrzystości i zrozumiałości spotkań
- Jednoliniowa VoIP z wewnętrznym interfejsem internetowym, umożliwiająca personelowi IT konfigurowanie parametrów VoIP bez dostępu do plików projektowych lub zaangażowania integratora
- Złącze PSTN (RJ-11) do ogólnoświatowych systemów telefonicznych POTS/analogowych
- Złącze USB umożliwia łatwą integrację ze wszystkimi miękkimi kodekami
- Sieć audio Dante obejmuje 16 × 16 kanałów audio do połączenia z innymi produktami obsługującymi Dante, w tym z natywnymi mikrofonami i wzmacniaczami zintegrowanymi z Dante
- Port AmpLink zapewnia 4 kanały nieskompresowanego dźwięku cyfrowego o niskim opóźnieniu do wzmacniaczy Bose Professional wyposażonych w AmpLink
Aplikacje
Zaprojektowany do szerokiego zakresu zastosowań, w tym:
- Małe/średnie sale konferencyjne
- Sale sądowe
- Nauka na odległość
TECHNICAL SPECIFICATION
AMPLIFICATION
Channel Separation (Crosstalk)
< -105 dB at +4 dBu, 1 kHz input signal
Dynamic Range
> 115 dB, A-weighted, 20 Hz – 18 kHz, analog input to analog output
Frequency Response
18 Hz – 20 kHz (+0.8 dB/-0.2 dB), 1 kHz reference
THD+N
< 0.003% at +4 dBu (A-weighted, 20 Hz – 18 kHz) / < 0.01% at +44 dBu (A-weighted, 20 Hz – 18 kHz)
ACOUSTIC ECHO CANCELATION (AEC)
AEC-Enabled
Yes
Channels
8
Latency
50 ms
Noise Reduction
32 dB
References
4
Tail Length
480 ms

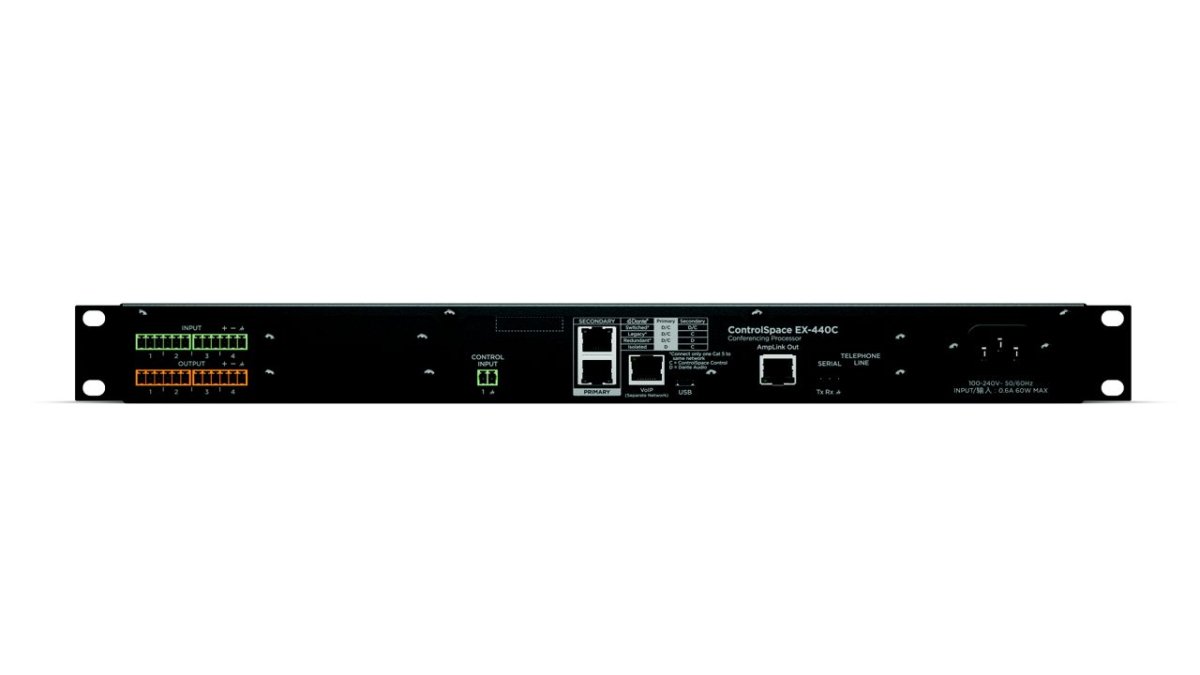

AUDIO INPUTS, ANALOG
Channels
4 balanced, mic/line
Connectors
(1) 6-pin Euroblock, 3.81 mm, detachable
Equivalent Input Noise
-118 dB at 44 dB gain
Gain Settings
0 dB, +14 dB, +24 dB, +32 dB, +44 dB, +54 dB, +64 dB
Input Impedance
12 kΩ at 1 kHz, with or without phantom power
Maximum Input Level
+24 dBu
Phantom Power
48 VDC, 10 mA, software-selectable per input
AUDIO INPUTS/OUTPUTS, DIGITAL
Channels
16 Dante in × 16 Dante out, primary/secondary / 4 AmpLink out
Connectors
(2) RJ-45 Dante in/out / (1) RJ-45 AmpLink out
Type
Dante (input/output), AmpLink (output)
AUDIO OUTPUTS, ANALOG
Channels
4 balanced, line
Connectors
(2) 6-pin Euroblock, 3.81 mm
Maximum Output Level
+24 dBu
Output Impedance
200 Ω
COMPLIANCE
EMC
EN 55032:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 55035:2017, FCC Part 15B Class A, AS/NZS CISPR 32:2015, ICES-003 Class A, CISPR13
EN 54-24 Certified
No
Safety
UL60065 (8th edition), CAN/CSA-C22.2 No.60065 (8th edition), IEC/EN60065 (8th edition), UL62368-1 (2nd edition), CAN/CSA-C22.2 No. 62368-1-14 (2nd edition), IEC/EN 62368-1 (2nd edition)
CONTROL INPUTS
Control Inputs
(1) analog/digital, 2-pin Euroblock, 3.81 mm / (1) serial RS-232, 3-pin Euroblock, 3.81 mm
Voltage Range, Analog
0 V – 3.3 V (5 V maximum)
Voltage Range, Digital
0 V – 3.3 V (1.6 V threshold)
CONTROL OUTPUTS
COMMUNICATION PORTS
PSTN
RJ-11, 1 line, Tx/Rx (transmit/receive)
USB
Micro-B type, stereo in/out, HID support
VoIP
RJ-45, 1 line
ELECTRICAL
Mains Connector
IEC 60320-C14 inlet
Mains Voltage
85–264 VAC, 50/60 Hz
Power Consumption
35 W typical at 104 °F (40 °C) ambient
Power Dissipation
60 W (205 BTU/hr, 52 kcal/hr)
GENERAL
Computer Interface Connection
RJ-45 (Dante), through network router or switch
Software Applications
ControlSpace Designer 5.5 or later (Windows)

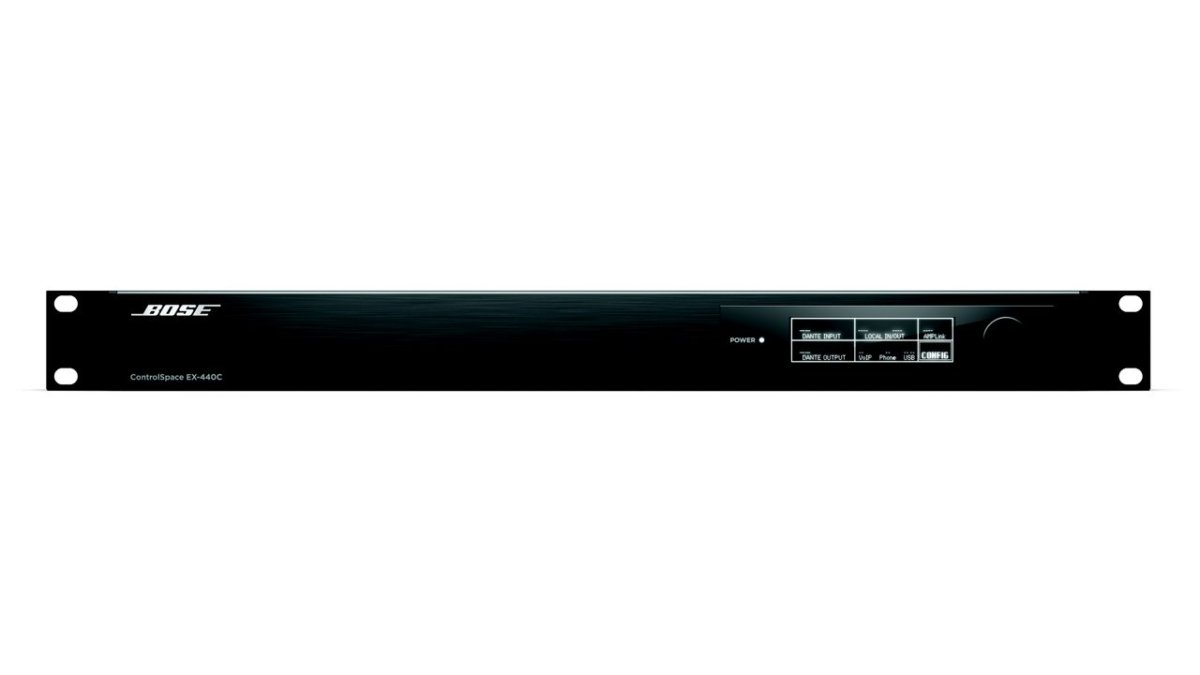

INDICATORS AND CONTROLS
Display
256 × 64 OLED
LED Status Indicators
(1) power/status LED
INTEGRATED DSP
A/D and D/A Conversion
48 kHz / 24-bit
Audio Latency
1.05 ms, analog input to analog output without AEC
Delay
43 s
DSP-Enabled
Yes
Maximum Calculation
3.6 GIPS / 2.7 GFLOPS
Signal Processor/CPU
32-bit fixed/floating-point DSP 456 MHz/Arm Cortex-A8 600 MHz processor
Sample Rate / Bit Depth
48 kHz / 24-bit
PHYSICAL
Colors
Black
Cooling System
2 variable-speed side-venting fans
Mounting/Rigging Provisions
Standard rack ears
Net Weight
7.1 lb (3.2 kg)
Operating Temperature
0 °C to 40 °C (32 °F to 104 °F)
Product Dimensions (H×W×D)
1.7 in × 19.0 in × 11.1 in (44 mm × 483 mm × 282 mm)
Rack Spaces
1RU
