Wyciągarka łańcuchowa elektryczna Chain Master SK030/76U (CM-960505) D8+ DC

Cena na telefon

Produkt niedostępny

Bezpieczna wciągarka łańcuchowa wykonana w standardzie D8+ z podwójnym hamulcem do stosowania na scenie. Sceniczna wciągarka łańcuchowa ma udźwig 500 kg, sterowanie: DC.

Najważniejsze cechy:

500 kg – D8Plus

Norma bezpieczeństwa wciągnika: D8Plus
Bezpośrednia kontrola
2 wytrzymałe hamulce DC – konstrukcja bezobsługowa
Stosować w pozycji normalnej lub wspinaczkowej
Niska emisja hałasu

PRĘDKOŚĆ
4 m/min

CYKL PRACY
40%

ŁAŃCUCH
P 5,4×15 mm – DIN EN 818-7

CIĘŻAR ŁAŃCUCHA
0,59 kg/m

MASA CIAŁA
17 kg
Masa ciała bez łańcucha, haka i zawieszenia, kontrola bezpośrednia.

KLASA OCHRONY
IP55 (opcjonalnie IP66)

ZAWIESZENIE
Hak

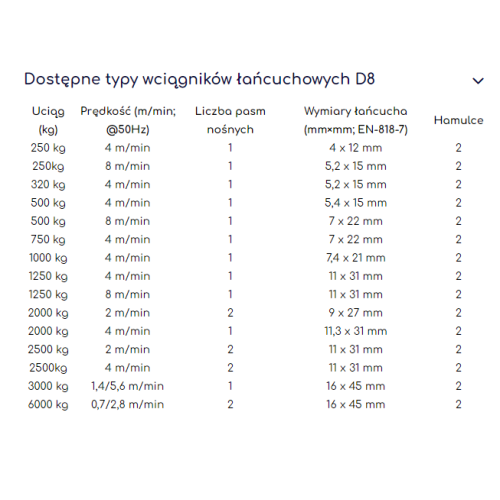

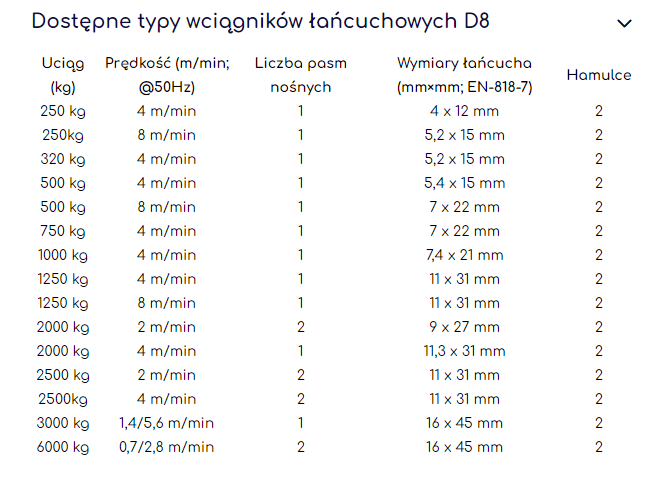

CHAINMASTER Wciągniki łańcuchowe elektryczne D8Plus – Electric chain hoists

CHAINMASTER oferuje szeroką gamę produktów odpowiednich do zastosowania w sektorze rozrywki.

Z dziesiątkami tysięcy wciągników łańcuchowych sprzedanych na całym świecie, setkami znanych użytkowników i niezliczoną ilością zastosowań, CHAINMASTER jest światowym liderem w rozwoju i produkcji wciągników łańcuchowych dostosowanych do rygorów codziennego użytku scenicznego. Oferta CHAINMASTER obejmuje napędy do codziennego użytku w wielu dziedzinach nowoczesnej technologii eventowej.

Wciągniki D8Plus Chain Master to najbardziej kompaktowe i lekkie urządzenia na rynku, wyposażone w aluminiowy korpus wykończony przyjazną dla środowiska czarną farbą, z naszym unikalnym pojemnikiem na łańcuch Flip-Bag i czarnym łańcuchem klasy DAT zgodnie z normą EN818-7 ze standardowym współczynnikiem bezpieczeństwa 8:1.

Zwiększone bezpieczeństwo, elastyczność i wydajne olinowanie dla złożonych ładunków to główne cechy wciągników łańcuchowych D8Plus. CHAINMASTER po raz pierwszy przedstawił tę koncepcję Berufsgenossenschaft (instytucji ustawowego ubezpieczenia wypadkowego i zapobiegania wypadkom w branży eventowej) wiele lat temu, a w 2004 roku grupa robocza prowadzona przez VPLT, stowarzyszenie firm zajmujących się technologią eventową, opublikowała branżowy kodeks postępowania SR2. 0 w oparciu o naszą innowację. Włączenie drugiego hamulca i zabezpieczeń zgodnych ze standardem C1 do wciągników łańcuchowych BGV D8 zaowocowało produktem, który nie wymaga dodatkowego zabezpieczenia ładunku. Sprzedaż pokazuje, że rynek wyraźnie aprobuje tę koncepcję, nie tylko w Niemczech, ale na całym świecie.

Funkcje podstawowe

Zawieszenie wspinaczkowe lub standardowe
Sterowanie bezpośrednie lub stycznikowe
Lekka i kompaktowa obudowa
Precyzyjny przewodnik po łańcuchu
Koło łańcuchowe z 5 kieszeniami
Tekstylna torba na łańcuszek
2 hamulce prądu stałego
Opatentowane sprzęgło cierne
Kolor czarny RAL 9005

Wciągnik łańcuchowy 500 kg zgodny z D8Plus
Cechy  całkowicie zamknięta obudowa z odlewu aluminiowego
 czarne wykończenie lakierem RAL 9005 – półpołysk (inne kolory na życzenie)
 lekka i kompaktowa konstrukcja o cichej pracy
 worek na łańcuch wykonany z materiału tekstylnego
 2 hamulce sprężynowe z cewkami magnetycznymi DC
 sprzęgło cierne chroniące napęd
 płyta prowadząca łańcuch z poliamidu
 precyzyjny prowadnik łańcucha z 5-kieszonkowym kołem łańcuchowym
 współczynnik roboczy łańcucha nośnego - 8 (zgodnie z SQP2 2018-10)
 hak nośny 1-cięgnowy
 standardowe lub wspinaczkowe wciągniki
 1-metrowy kabel połączeniowy CEE-16/4
 2 uchwyty
Opcje/akcesoria  obrotowe zawieszenie haka
 sterowanie stycznikiem AC lub DC
 awaryjne wyłączniki krańcowe dla górnego i dolnego końca 1
( Stromag Geared Cam Limit Przełączniki serii 51 / 51DZ )
 wyłączniki krańcowe robocze dla górnego i dolnego końca 1
(zewnętrzne wyłączniki krańcowe, w tym dodatkowy ogranicznik bloku łańcucha) lub
(Przełączniki krańcowe krzywkowe zębate Stromag serii 51 / 51DZ )
 elektroniczny monitoring przeciążenia i niedociążenia 1
 enkoder inkrementalny z kanałami A / B / 0; sygnały HTL; różna liczba impulsów na
obrót
 4- lub 8-kanałowy sterownik
 panel sterowania dla pojedynczych wciągników
 wózek rolkowy lub elektryczny
Dane techniczne Typ modelu: SK030 / 76U
Prędkość podnoszenia: 4 m/min 2
Bezpieczne obciążenie robocze: 500 kg
Liczba cięgien: 1
Łańcuch nośny zgodnie z EN 818-7: P5,4 x 15 mm (stal profilowana)
Typ zawieszenia: Oczko do zawieszenia z jednym otworem na szeklę
Klasyfikacja mechanizmu podnoszącego
FEM/ ISO:
1Bm/ M3
Cykl pracy - uruchomienia na godzinę: ED 40% - 240 c/h
Tryb działania: S3 (zgodnie z IEC 60034-1)
Poziom hałasu: 74 dBA/ odległość 1 m
Typ silnika: K2OR 63G4E
Prędkość obrotowa silnika: 1380 obr./min 2
Waga (bez łańcucha): ok. 20 kg 3
Ciężar łańcucha: ok. 0,59 kg/m
Dane elektryczne Moc silnika: 0,37 kW 2
Współczynnik mocy cos φ: 0,71
Napięcie znamionowe: 3~400 V 2 3~230 V 2
Częstotliwość: 50 lub 60 Hz
Prąd znamionowy: 400 V: 1,4 A 2 230 V: 1,89 A 2
Klasa bezpieczeństwa: I
Stopień ochrony: IP 55
Urządzenia sterujące: sterowanie bezpośrednie
